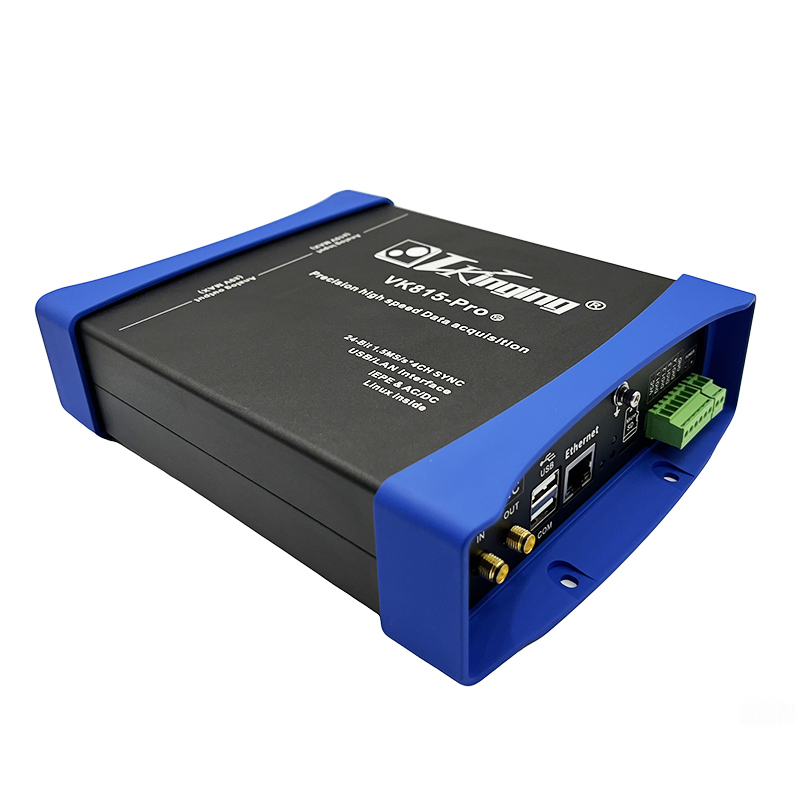

VK815 以太网/USB采集卡
VK815是一款以太网型/USB高速数据采集卡，具有4通道真差分输入，24位分辨率，单通道最高采样率1.5MSPS. 4通道同步共计6Msps、精密前置增益放大、千兆以太网传输单元,集成IEPE/ICP硬件支持的特点。本产品采用了多个高精度24位ADC单元及配合本公司多年积累开发的前置差分放大模块，使得本产品具有高速率、高分辨率、高精度、超低噪音、高抑制比、测量范围广、低温漂的优点，适合精密高速率采集的各种场合使用。采集器内部集成linux系统，应用层接口对用户开放，可灵活轻松实现嵌入应用再开发。采集卡支持以太网接口/USB接口通讯，SD离线数据存储等,同时我们也支持高度定制服务。
产品应用
*信号触发采集系统 *差分桥式应用测量
*以太网组网测量系统 *高分辨率信号测量
ADC转模拟换单元
项目
单位
典型
备注
差分输入共模抑制比(CMRR)
dB
130
输入偏置电流
nA
1
输入偏置电压
uv
10
输入等效电压噪音
nVp-p
200
输入范围选择+-10V时最大值为400
输入等效电流噪音
pAp-p
1
最大值为2
等效输入电容
pF
400
输入电阻
GΩ
1
ADC参考基准精度
0.1%
ADC放大采集单元整体最大温漂
ppm/℃
1
最大2ppm/°C
2.4.2输入量程vs底噪
设置数值(Program set)
对应测量范围
本底噪音
备注
0
-10V~+10V
100uV
测试条件:
采样率1Ks/s
输入与AGND短接
1
-5V~+5V
50uV
2
-2.5V~+2.5V
20uV
3
-1V~+1V
6uV
4
-500mV~+500mV
4uV
5
-100mV~+100mV
3uV
6
-20mV~+20mV
1.5uV
IEPE模式说明
本采集卡集成IEPE/ICP硬件功能支持。
集卡内部集成24V电源单元、恒流驱动和接收单元，并且各个通道分别可单独通过软件设置切换
为常用的"模拟量输入模式"或者"IEPE模式"。
在IEPE模式下，输出为24V 4mA(兼容2mA),相对ADC输入为交流耦合输入状态.
4个通道可独立切换可控.
差分输入接法可进一步降低传输干扰输入端口接IEPE传感器
接IEPE传感器时，AGND作为输入负端，AIN+作为输入正端
*需在软件上把对应的输入设置为IEPE MODE

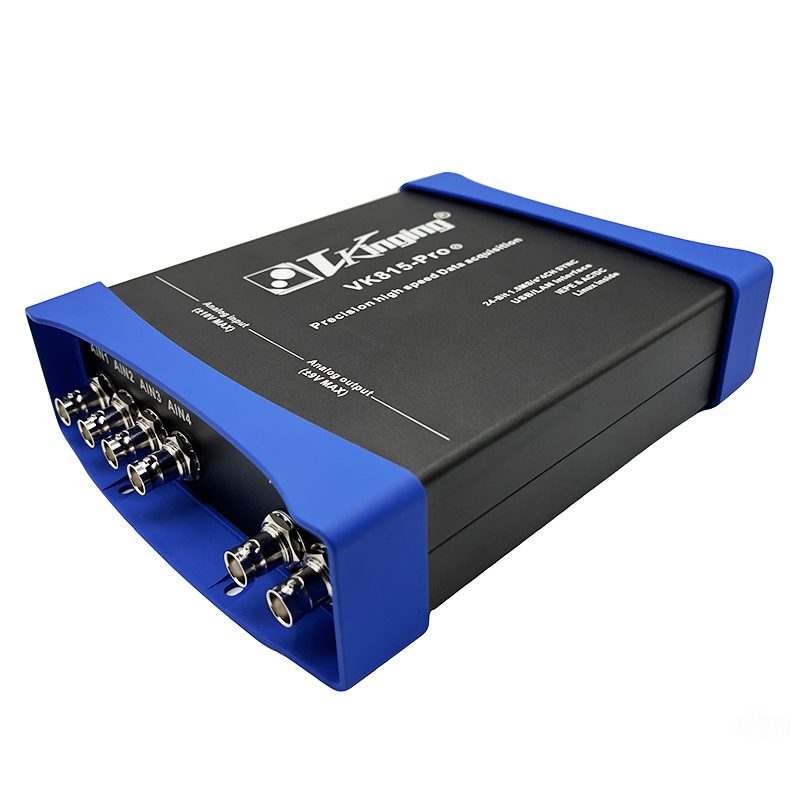

*VK815-Pro不需要额外接线 BNC即为单端模式. 直接使能IEPE即可
PC端软件
本采集器VK815可单独供电工作，其通过网线数据传输采用TCP/IP协议，对各种接收终端进行数据交换。我们配套有相应的测试软件，方便用户直接测试使用。
常见问题及排除
问题描述
排除方法
其他说明
USB驱动安装相关
先用USB连接好电脑，确保指示灯亮起。再操作电脑，右键我的电脑->点击管理->设备管理器->端口，看是否能看到VKxx DAQ字样的驱动，若没有需要安装驱动，详细步骤请参考料包内《USB驱动安装说明》
USB连接有串口但不能通讯
插上后将出现新的串口，确认是否有新串口出现。如果有新串口则确
保串口号和波特率是否正确。
默认虚拟串口波特率为9600
USB插入无法显示串口
- 部分WIN7系统为优化后缺少相关文件导致。
- 个别电脑系统文件丢失，请更换一台电脑或其他操作系统再试验确认
- 排除USB线接触不良或是USB导线质量问题，更换一个导线试验
USB上电后无响应
1，如果使用USB供电，确保USB导线质量。如果导线压降过低也会导致USB供电及通讯异常。此时请更换USB导线试验确认。
2，可改用绿色电源专用座8~24V供电。
排除法：可用万用表测量IO端子的5V输出是否有5V输出来
USB容易断线
如果周边存在强烈干扰，USB可能会断线，这是USB的传输特性决定。
建议更换LAN以太网
在工业应用场景推荐使用LAN
LAN无法通讯
1，请确认IP地址及端口，检查本机电脑IP确认为同一网段内。
2，确认以太网座上的灯闪动是否正常。如果灯不亮则检查网线质量
3，采用其他通讯方式连接对比确认
多个LAN卡通讯异常
- 不同的卡之间IP地址不能相同，否则会冲突
- 网络内部是否有其他电脑或设备占用了同样IP
2，确认MAC地址是否有重复的可能性
SD离线模式无法使用
- 确认是否成功设置SD模式
- 确认SD卡格式是否正确，
- 可格式化确认SD是否正常
请参考我们相关资料使用
温度漂移大
- 确认供电是否正常且稳定
- 排除重新复位硬件后是否依旧存在
- 排除传感器原因导致的可能性
- 更换传感器通道，对比确认排除
指示灯全灭
- 确认上电正确，可用USB通电或是切换到专用口通电
- 确认是否所有指示灯都不亮
如果依旧无法解决，请联系我们售后人员
通常为供电不正确导致
VK815上位机软件相关问题
请参照资料包内的《VK815采集卡测试软件使用说明》
采集卡使用软件说明
VK815以太网/USB数据采集卡可工作在WIN11/Win10/WIN7、LINUX等常用操作系统中,并提供Python,VB,VC, C#、C++Builder, VB,Delphi，Labview/Labwindows,Matlab等常用编程语言调用的动态链接库，编程函数接口简单易用，易于编写应用程序，提供Python,VB,VC, C#、C++Builder, VB,Delphi，Labview/Labwindows,Matlab等例程。
-
-
通讯模式：USB；以太网
-
测量信号：电压；IEPE；热电偶
-
模拟输入前置放大：有
-
输入类型：差分输入；单端输入
-
采样率：257K-10M
-
位数：24bit
-
输入接口：3.5MM插拔座
-
离线存储：有
-
通道数：1-4CH
-
可选配DAC输出：16位DAC * 2CH
-
操作系统支持：Windows；Linux
-
